低壓熔斷器保護兩段式配置

2022-03-03 14:27:41

次

保護兩段式配置，由熔斷器斷開回路不僅在經濟上不合理，也給運行人員帶來不便，低壓熔斷器為充分利用接觸器的開斷能力，避開上述弊端，可考慮另設一段定時限保護，使回路故障電流值動作電流值在Ⅰp~ⅠN范圍內時也由真空接觸器動作。

即F-C供電的電動機回路保護由三段構成：P點以上的反時限曲線R、短延時定時限曲線R及熔斷器的時間一電流特性曲線F。如此配置保護，既能充分發揮接觸器的開斷能力(潛力)，又利用了熔斷器在大電流下快速切除回路特性，是較為合理的。

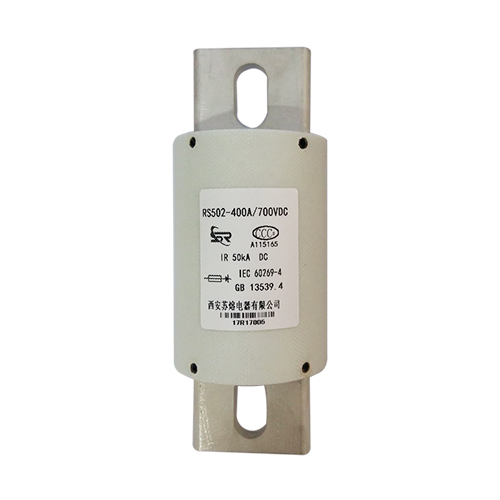

低壓熔斷器

負序電流保護。負序電流保護可以對電動機反相運行、斷相運行匝間短路、電壓不對稱等異常情況進行保護，負序電流保護通常分為兩段。

負序一段保護電流值按躲過區外不對稱短路時電動機負序反饋電流和電動機啟動時由于互感器的誤差以及暫態特性出現的負序電流。

當綜合保護裝置提供負序反相閉鎖功能時，動作時限可取(0.5~1)s，否則延時需要適當加長為5~6s，以躲過電動機外部兩相短路故障產生的負序電流引起的誤動作。

負序二段保護電流值按躲過正常運行時可能的大負序電，動作時限一般取大于電動機啟動時間。

單相接地保護。目前，綜合保護裝置多提供有單相接地保護，低壓熔斷器有些裝置接地電流值可以整定得很低，完全可以滿足保護的靈敏度要求中性點不接地時，接地保護的電流動作值應躲過外部單相接地時電動機的電容電流。
