西安熔斷器F-C回路導體和設備的配合

2021-08-19 15:58:18

在F-C回路中,當發生短路故障時西安熔斷器能將大的故障電流在其達到峰值前開斷,從而將最終的故障電流限制得很小。

熔斷器的截止電流特性可見,當預期短路電流為50kA時,其最終的截止電流峰值最 大的接近50kA,最小的僅略大于3kA,與沒有限流時對應的短路動穩定電流峰值接近125kA相比數值很小。

同時,對于大的故障電流,被西安熔斷器切斷后電流的波形僅為半波,所謂“半波”,指大的故障電流時由于熔斷器的快速熔斷,在預期短路電流還沒有達到峰值前即完成開斷,因此,在有限流作用的熔斷器保護的回路中,其他設備的短路動穩定耐受能力可按熔斷器的限流特性來選擇。

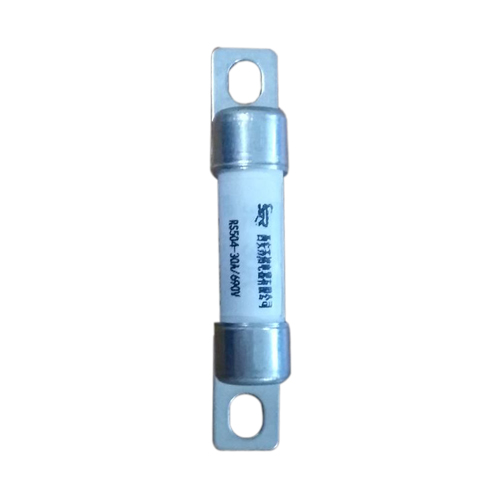

西安熔斷器

當回路發生能導致熔斷器快速熔斷的故障時,熔體元件在故障電流作用下迅速完成升溫、熔化、蒸發、燃弧、熄弧等過程,它們?cè)陬A(yù)期電流尚且沒有達到峰值之前即已經完成,且其作用時間小于10ms,一般僅為36ms。

其中切斷電流岀現峰值之前的時間為弧前時間,此時熔體開始熔化、形成電弧。其后的時間為燃弧時間,全部切斷過程為動作時間,它們的數量級為毫秒級。

在較大的預期電流下,西安熔斷器動作的弧前時間都小于四分之一周波,也就是預期電流出現峰值之前已開始熔化,蒸發。

由于熔斷器的限流作用,選擇FC回路中的真空接觸器時,要求真空接觸器應能承受和關合限流熔斷器的切斷電流即可,因此其動穩定電流應按不小于熔斷器的最 大截止電流選擇。
