F-C回路低壓熔斷器應選擇的高壓熔斷器類型

2021-04-01 10:04:55

次

狹頸處截面的“惡化”稱作電磁收縮效應，即液態金屬熔體被電流途徑的磁場形成了聚焦狀態，結果使熔體和電弧發生斷裂，此時電流迅速下降，同時電壓迅速上升，低壓熔斷器在燃弧時間終了時，電弧電壓將大于電源電壓，當電弧熄滅后，電壓即降到電源電壓，電路被開斷。

在F-C回路中由于保護配合的原因，過載電流正常應由接觸器開斷，高壓熔斷器基本不會發生這種工作狀態。

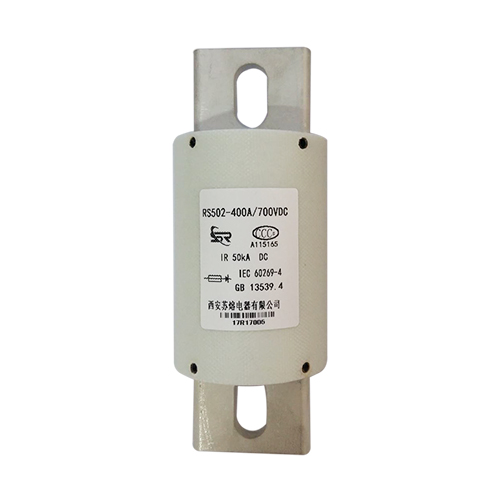

低壓熔斷器

短路電流下的工作狀態。熔斷器對短路電流的開斷比較迅速。在短路時，從短路電流通過熔斷器開始至熔體熔化的瞬間為止，熔體為固態，熔體的電阻極其微小，這時通過熔斷器的電流等于短路電流。

短路時，由于短路電流上升速度快以及電流密度極高，使熔體所有狹頸在幾毫秒內迅速的熔化。熔體在熔化點時，由于熱量突然增加使狹頸處電阻迅速上升，其中一部分開始汽化以金屬蒸氣的形式向四周噴射，熔化和汽化的瞬間使所有狹頸處像爆炸般產生電弧，這時熱量很少向外傳遞，通常這個狀態為絕熱狀態。

擴散的電弧在石英砂的作用下邊擴散邊熄滅，使得電流停止增長，并很快減小到某一個相當小的數值，在這段時間里由于汽化熔體的電阻率增長相當迅速，起到電流下降的主要作用。低壓熔斷器電流同時引起了電路中電流變化率呈負數，導致熔斷器兩端出現過電壓。弧隙將繼續流過殘余電流，最終熔斷器的電阻增長到接近無窮大而切斷電流。
