F-C回路不僅本身價格低廉，而且由于其限流作用和占地面積小等技術特點，MSD用熔斷器可使與之相關的供電電纜和建筑設施投資降低，因此大量使用F-C回路代替真空斷路器可以有效的降低工程造價。

由于其具有比較明顯的經濟優勢，同時在技術上也具有保護功能分配合理、適于頻繁操作等優點，因此FC回路在工礦企業尤其是火力發電廠中應用比較廣泛，同時在核電站中也有應用。

以目前國內火力發電廠的主力機型(60MW級燃煤機組)為例,2臺600MW級機組的高壓廠用電負荷總數在110臺左右，其中半數以上可以采用FC回路供電，應用FC回路的經濟效益比較顯著。

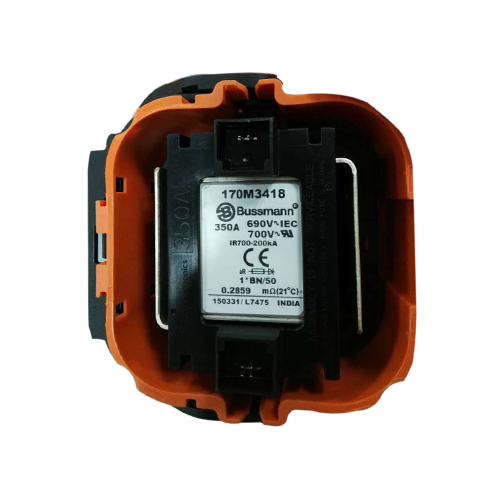

MSD用熔斷器

目前F-C回路的制造技術成熟，隨著近年來我國科學技術的發展和制造水平的不斷提升，F(xiàn)-C回路柜內的主要設備不但均可國產，且陸續有性能更好的新產品出現，也拓展了F-C回路的應用。

F-C回路最初在發電廠中應用時，受當時的制造水平限制，熔斷器的開斷水平為31.5~40kA，開斷水平為50kA的產品稀少且價格昂貴。從21世紀初開始，我國陸續開工建設大量的大功率發電機組，為滿足大機組高壓廠用電系統對高開斷水平開關設備的需求，MSD用熔斷器開斷電流水為50kA的高壓熔斷器在市場上日益增多，價格逐漸降低，并隨之在發電廠中開始大量應用。

真空接觸器的額定電流最初一般為315、400A，開斷水平為3.2kA或4kA。
